پلی‌کاپرولاکتون (PCL)؛ پلیمری برای غشا و داربست استخوان

در دهه‌های ۱۹۷۰ و ۱۹۸۰، پلی‌کاپرولاکتون (PCL) یکی از پرکاربردترین پلیمرهای زیست‌تخریب‌پذیر در پزشکی بود، اما ظهورِ پلیمرهایی با تجزیه‌ی سریع‌تر آن را برای سال‌ها به حاشیه برد. این مرورِ مرجع (منتشرشده در Progress in Polymer Science) توضیح می‌دهد چرا PCL در دو دهه‌ی اخیر — به‌ویژه در مهندسیِ بافتِ استخوان — دوباره به کانونِ توجه بازگشته است؛ موضوعی که مستقیماً به طراحیِ غشاها و داربست‌های امروزیِ بازسازیِ استخوان (از جمله در دندان‌پزشکیِ ایمپلنت) مربوط می‌شود.

چرا PCL برای بازسازیِ استخوان؟

برخلافِ پلیمرهایی مانندِ PLA یا PLGA که ظرفِ چند هفته تا چند ماه تجزیه می‌شوند، PCL به‌آرامی — در بازه‌ای حدودِ دو تا چهار سال — تجزیه می‌شود. این «تجزیه‌ی کند و قابلِ‌پیش‌بینی»، دقیقاً همان ویژگی‌ای است که یک غشا یا داربستِ بازسازیِ استخوان به آن نیاز دارد: باید تا زمانِ کاملِ بلوغِ استخوانِ تازه، یکپارچگیِ مکانیکی و فضایِ لازم را حفظ کند، نه این‌که زودتر از موعد ناپدید شود.

سرعتِ تجزیه را می‌توان تنظیم کرد

یکی از دلایلِ بازگشتِ PCL این است که آهنگِ تجزیه‌ی آن قابلِ مهندسی است. مرور نشان می‌دهد در کوپلیمرهای بلوکیِ PCL/PLA، سرعتِ تجزیه بینِ دو هوموپلیمر قرار می‌گیرد و با افزایشِ سهمِ PLA در محدوده‌ی صفر تا ۴۰ درصد بالا می‌رود؛ اما وقتی سهمِ PLA از ۴۰ درصد بگذرد، تجزیه از هر دو هوموپلیمر هم سریع‌تر می‌شود — رفتاری غیرخطی که در طراحیِ ترکیب باید در نظر گرفته شود.

نمونه‌ای از سنجشِ واقعی: در کاشتِ دوازده‌هفته‌ای، بیشترین کاهشِ وزن ۱۶.۵ درصد بود و آن هم فقط در پیوندخورده‌ترین نوعِ PCL-O (با طولِ بلوکِ ۱۵۰۰ گرم بر مول)؛ در سایرِ پلیمرها عملاً هیچ کاهشِ وزنی دیده نشد. در مقابل، کوپلیمرِ TMC-DLLA در یک سال ۹۶ درصد از جرمِ خود را از دست داد. فاصله‌ی این دو عدد نشان می‌دهد انتخابِ پلیمر تا چه اندازه بازه‌ی زمانیِ حضورِ ماده در بدن را تعیین می‌کند.

سرنوشتِ ماده در بدن

مرور به مطالعه‌ای اشاره می‌کند که با ردیابِ رادیواکتیو مسیرِ دفعِ PCL را دنبال کرده است: ۹۲ درصدِ تجمعیِ ردیابِ کاشته‌شده تا روزِ ۱۳۵ پس از کاشت از راهِ مدفوع و ادرار دفع شده بود. یعنی محصولاتِ تجزیه در بدن انباشته نمی‌شوند و مسیرِ خروجِ شناخته‌شده‌ای دارند — نکته‌ای که برایِ ماده‌ای با ماندگاریِ چندساله اهمیت دارد.

سازگاریِ زیستی و کاربردِ چاپ‌سه‌بعدی

خواصِ رئولوژیک و ویسکوالاستیکِ PCL آن را برایِ فرایندهایی مانندِ چاپِ سه‌بعدی و ذوب-رسوب‌گذاری (که در ساختِ داربست‌های سفارشیِ استخوان به‌کار می‌رود) مناسب می‌کند؛ در کنارِ تأییدیه‌ی FDA و هزینه‌ی تولیدِ نسبتاً پایین، PCL بستری قابلِ‌اتکا برایِ ساختِ ایمپلنت‌ها و داربست‌های تجزیه‌پذیرِ بلندمدت فراهم کرده است.

معماریِ تخلخل

آنچه یک داربستِ استخوانی را کارآمد می‌کند فقط جنسِ آن نیست، بلکه ساختارِ حفره‌هایش است — سلول‌ها باید بتوانند نفوذ کنند و رگ‌زایی باید امکان‌پذیر باشد. مرور چند نمونه از دستاوردهای ساخت را گزارش می‌کند:

• با استفاده از PCL و ۸۰ درصد وزنیِ ذراتِ نمکِ طعام به‌عنوانِ حفره‌ساز و فرایندِ تفجوشیِ لیزری، داربستی با تخلخلِ ۸۹ درصد، اندازه‌ی حفره‌ی ۱۰۰ تا ۲۰۰ میکرومتر و کانال‌های جریانِ سه‌بعدی ساخته شد.
• در نمونه‌ای دیگر، داربستی با تخلخلِ شیب‌دار به‌دست آمد: اندازه‌ی حفره از حدودِ ۸۸ تا ۴۰۵ میکرومتر و تخلخل از حدودِ ۸۰ تا ۹۴ درصد در امتدادِ محورِ استوانه، با چرخشِ گریز از مرکزِ ۳۰۰۰ دور بر دقیقه.
• در روش‌های دیگر، تخلخل تا ۸۰ درصد با اندازه‌ی حفره‌ی ۱۰ تا ۲۰۰ میکرومتر گزارش شده است.

ترکیب با فازِ معدنی هم بررسی شده؛ برای نمونه، داربستِ PCL با ۲۰ درصد TCP همراه با پلاسمای غنی از پلاکت برایِ بازسازیِ نقص‌های بحرانیِ فکِ پایین به‌کار رفته است.

آنچه این منبع نشان نمی‌دهد

• این یک مرورِ علمِ موادِ پلیمری است، نه مطالعه‌ی بالینیِ دندان‌پزشکی. هیچ نرخِ بقا، هیچ داده‌ی بیمار و هیچ مقایسه‌ی محصولِ تجاری در آن نیست.
• ارقامِ تجزیه به شرایطِ آزمایشگاهی یا مدلِ حیوانیِ هر مطالعه وابسته‌اند و در محیطِ دهان — با بزاق، بار مکانیکی و بیوفیلم — می‌توانند متفاوت باشند.
• مرور در سالِ ۲۰۱۰ منتشر شده؛ پیشرفت‌های ساختِ افزایشی پس از آن در این متن پوشش داده نشده است.
• هیچ‌کدام از داربست‌های توصیف‌شده محصولِ تجاریِ دندان‌پزشکی نیستند؛ این مرور پایه‌ی علمِ مواد را توضیح می‌دهد، نه عملکردِ یک محصولِ مشخص.

جمع‌بندی

این مرورِ جامع (با ارجاع به بیش از هزار منبع) پایه‌ی علمیِ استفاده از PCL را در طیفی از کاربردهای زیست‌پزشکی — از سامانه‌های دارورسانی تا مهندسیِ بافت — مستند می‌کند. برایِ تیمِ دندان‌پزشکی، نکته‌ی کاربردی این است: وقتی غشا یا داربستی بر پایه‌ی PCL انتخاب می‌کنید، در واقع بر پلیمری تکیه کرده‌اید که رفتارِ تجزیه‌ی آن با شواهدِ دهه‌ها مطالعه، شناخته‌شده و قابلِ‌پیش‌بینی است.

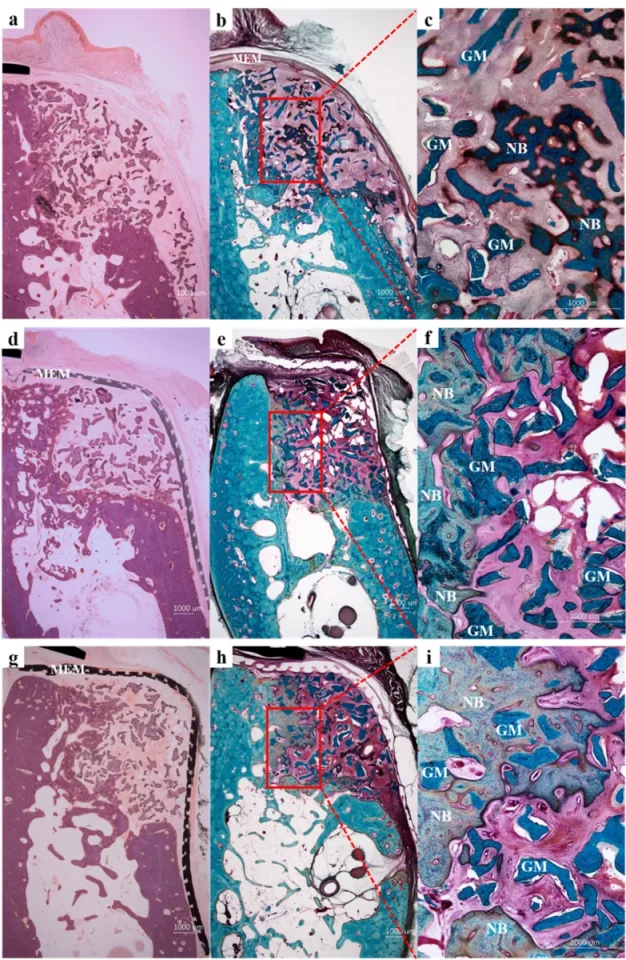

کاربردِ عملیِ همین ماده در دندان‌پزشکی را می‌توان در مطالعه‌ای دیگر از این بایگانی دید: مقایسه‌ی غشای چاپ‌سه‌بعدیِ PCL/PLGA/β-TCP با غشای تیتانیومی در بازسازیِ هدایت‌شده‌ی استخوان — جایی که اصولِ این مرور به یک آزمونِ زیستیِ مشخص تبدیل می‌شود.
