R2GATE مگاژن؛ نرم‌افزار طراحی دیجیتال ایمپلنت یک‌روزه

R2GATE از سالِ ۲۰۱۲، نرم‌افزارِ تشخیص و طراحیِ دیجیتالِ مگاژن برایِ ایمپلنت‌گذاری است — با شعارِ «تبدیلِ تخیل به واقعیت» — که تصویربرداریِ CBCT، اسکنِ سه‌بعدیِ دهان و برنامه‌ریزیِ پروتزی را در یک بسترِ واحد کنارِ هم می‌گذارد.

یک توضیحِ لازم: منبعِ این نوشته کاتالوگِ رسمیِ محصول است، نه مطالعه‌ی داوری‌شده. آنچه در ادامه می‌آید توصیفِ قابلیت‌های اعلامیِ نرم‌افزار است، نه سنجشِ مستقلِ دقتِ آن.

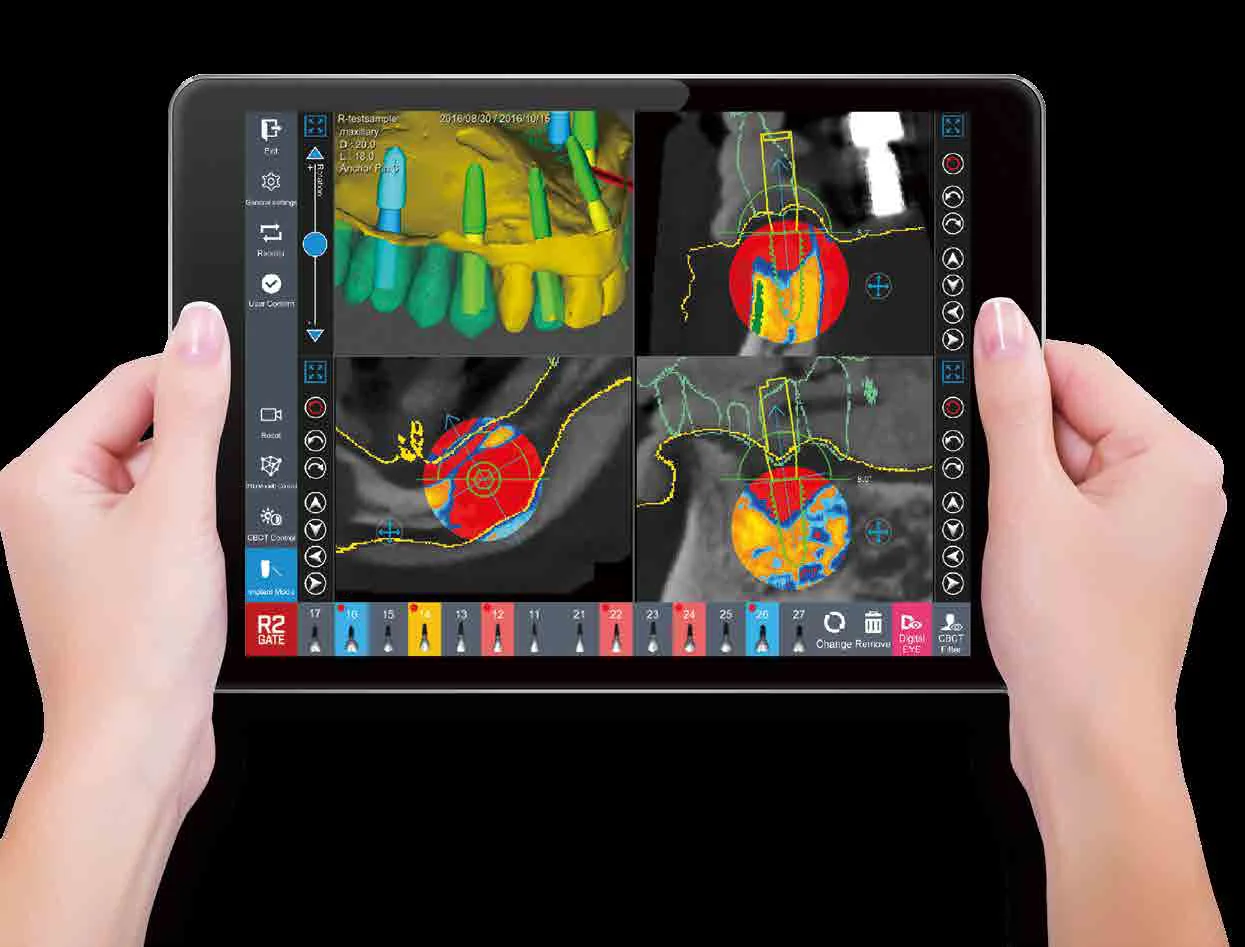

Digital EYE؛ دیدنِ چیزی که چشم نمی‌بیند

یک CBCT معمولی داده را در ۲۵۶ سطحِ خاکستری ثبت می‌کند، اما چشمِ انسان تنها حدودِ ۱۶ سطح از این طیف را تشخیص می‌دهد. Digital EYE این ۲۵۶ سطح را به رنگ تبدیل و با استانداردسازیِ واحدِ هانسفیلد (روی دستگاه‌های مختلفِ CT)، تصویرِ رنگیِ عینی و قابلِ‌مقایسه‌ای از تراکمِ استخوان می‌سازد — دیدی که مستقیماً به انتخابِ محلِ ایمپلنت، توالیِ حفاری و امکان‌سنجیِ بارگذاریِ فوری کمک می‌کند.

چرا استانداردسازی مهم است

مسئله‌ای که این قابلیت حل می‌کند اغلب نادیده گرفته می‌شود: واحدِ هانسفیلدِ خام روی دستگاه‌های مختلفِ CT یکسان نیست، پس «۶۰۰ HU» روی یک دستگاه لزوماً همان چگالیِ «۶۰۰ HU» روی دستگاهِ دیگر نیست. عملیاتِ windowing این سطوح را نرمال می‌کند تا عددِ به‌دست‌آمده میانِ دستگاه‌ها قابلِ‌مقایسه باشد.

در عمل یعنی وقتی بیمار با CBCT از یک مرکزِ تصویربرداریِ دیگر مراجعه می‌کند، ارزیابیِ تراکمِ استخوان همچنان معنا دارد — و طبقه‌بندیِ نرم/متوسط/سخت به رنگ ترجمه می‌شود تا در یک نگاه خوانده شود، به‌جای تفسیرِ ذهنیِ سایه‌های خاکستری.

ادغامِ CBCT و اسکنِ سه‌بعدی

R2GATE فایلِ STL (اسکنِ مدل یا دندان‌ها و لثه) را با فایلِ CBCT ادغام می‌کند تا محدودیت‌های CBCT (مانندِ پخشِ فلز و اعوجاج) جبران شود. این ادغام یک طراحیِ «از پروتز به عقب» را ممکن می‌کند: ابتدا شکلِ تاج و اکلوژنِ نهایی دیده می‌شود، سپس محلِ بهینه‌ی ایمپلنت بر همان اساس تعیین می‌شود.

تقسیمِ کار میانِ دو نوع داده منطقی است و ارزشِ ادغام از همین‌جا می‌آید: CBCT استخوان را نشان می‌دهد اما در حضورِ ترمیم‌های فلزی دچارِ پخش و اعوجاج می‌شود؛ اسکنِ STL سطحِ لثه و دندان‌های مجاور را با وضوحِ بالا و بدونِ آن نویز ثبت می‌کند اما چیزی از زیرِ سطح نمی‌داند. کنارِ هم، آنچه CBCT بد می‌بیند را STL جبران می‌کند.

از طراحی تا جراحی

خروجیِ برنامه‌ریزیِ R2GATE مستقیماً به گایدِ جراحیِ R2GATE GUIDE و شبکه‌ی R2 Digital Center (برایِ سفارشِ گایدها و پروتزهایِ دیجیتال) متصل می‌شود — همان زیرساختی که پروتکلِ «ایمپلنتِ یک‌روزه» مگاژن بر آن بنا شده است.

آنچه این منبع نشان نمی‌دهد

• هیچ سنجشِ دقتی در این کاتالوگ گزارش نشده: نه انحرافِ زاویه‌ای یا خطیِ ایمپلنتِ کاشته‌شده نسبت به طرحِ دیجیتال، نه مقایسه با نرم‌افزارهای دیگر، نه داده‌ی بالینی.
• دقتِ نهاییِ جراحیِ هدایت‌شده حاصلِ زنجیره‌ای از خطاهاست — کیفیتِ CBCT، دقتِ اسکن، ساختِ گاید، نشستِ گاید در دهان و خودِ تکنیکِ جراحی. نرم‌افزار تنها یکی از این حلقه‌هاست و بهبودِ آن به‌تنهایی دقتِ کلِ زنجیره را تضمین نمی‌کند.
• Digital EYE تراکم را نمایش می‌دهد؛ اینکه این نمایش تصمیمِ بالینیِ بهتری بسازد یا پیامدِ بیمار را بهتر کند، ادعایی است که به مطالعه‌ی مستقل نیاز دارد.
• «ایمپلنتِ یک‌روزه» یک پروتکل است، نه یک تضمین؛ اندیکاسیونِ آن به پایداریِ اولیه‌ی به‌دست‌آمده و شرایطِ بیمار بستگی دارد.

برایِ دیدنِ اینکه سنجشِ مستقلِ دقت چه شکلی است، مطالعه‌ای در همین بایگانی دقتِ ۱۲ اسکنرِ داخل‌دهانی را در آزمایشگاه اندازه‌گیری کرده و نشان می‌دهد فاصله‌ی میانِ ادعای کاتالوگی و سنجشِ کنترل‌شده چقدر می‌تواند باشد.
